Jak sprawdzić czujnik położenia wału? Poradnik krok po kroku

Najprościej sprawdzisz czujnik położenia wału mierząc jego rezystancję multimetrem (około 200–1000 omów) i obserwując sygnał na oscyloskopie lub w odczytach ECU. To właśnie nieprawidłowy sygnał lub zła odległość od tarczy (około 0,5–2 mm) najczęściej sprawiają, że auto kręci, ale nie odpala. Jeśli chcesz krok po kroku przejść przez całą diagnostykę, zajrzyj do poniższego poradnika.

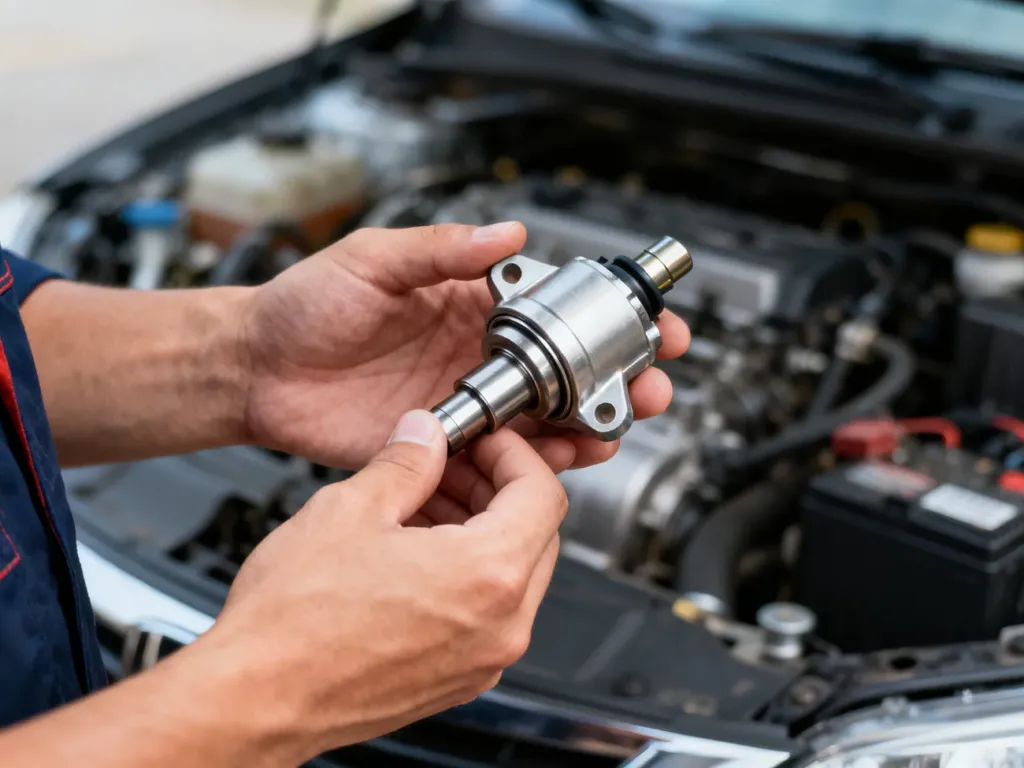

Jak działa czujnik położenia wału i za co odpowiada?

W każdym silniku z elektronicznym wtryskiem paliwa jest zamontowany niewielki sensor, który dla komputera sterującego jest czymś w rodzaju „oczu” na wał korbowy. To właśnie czujnik położenia wału informuje ECU, w jakim położeniu kątowym znajduje się wał i w którym miejscu są tłoki. Na tej podstawie jednostka sterująca wylicza moment wtrysku paliwa i zapłonu, a bez tych danych silnik po prostu nie wystartuje.

W praktyce sensor „czyta” przechodzące obok niego zęby lub okienka na kole zębatym albo tarczy szczelinowej. Za każdym razem, gdy obiekt ferromagnetyczny mija głowicę, w uzwojeniu lub elemencie półprzewodnikowym powstaje impuls, który trafia do komputera. Gdy sygnał jest znikomy, przerywany lub zupełnie zanika, ECU często odcina paliwo i blokuje zapłon – dlatego auto kręci rozrusznikiem i nie odpala.

W wielu modelach samochodów ten element współpracuje też z czujnikiem wałka rozrządu. Jeśli informacje z obu czujników się „rozjeżdżają”, sterownik zapisuje błędy, wchodzi w tryb awaryjny, a czasem całkiem blokuje rozruch, żeby nie dopuścić do poważniejszych uszkodzeń mechanicznych.

Jakie są rodzaje czujników położenia wału?

W autach z lat 90. i na początku XXI wieku stosowano głównie dwa typy sensorów monitorujących wał korbowy. To rozróżnienie jest ważne, bo każdy z nich bada się nieco inaczej i generuje inny przebieg sygnału. Najczęściej mówimy o elementach indukcyjnych oraz bazujących na efekcie Halla, które producent dobiera pod konkretny sterownik i tarczę pomiarową.

Czujnik indukcyjny

Tak zwany czujnik indukcyjny to prosta cewka umieszczona w obudowie, zwykle w kształcie walca. Współpracuje on z kołem zębatym lub tarczą szczelinową – zmiana pola magnetycznego przy przechodzeniu zębów powoduje powstanie napięcia. Sygnał ma kształt sinusoidy i rośnie wraz z prędkością obrotową wału, dlatego przy kręceniu rozrusznikiem jest niższy niż na pracującym silniku.

Ten typ elementu jest dość trwały, ale bardzo wrażliwy na przerwę powietrzną między czołem sensora a kołem. Zbyt duża odległość (np. 1 mm zamiast około 0,5–0,6 mm) potrafi sprawić, że sterownik „gubi” impuls i silnik gaśnie, jak opisywali użytkownicy na forach po samodzielnych remontach dołu silnika.

Czujnik Halla

Czujnik Halla wykorzystuje efekt Halla, czyli zmianę napięcia w półprzewodniku pod wpływem pola magnetycznego. W przeciwieństwie do cewki generuje on sygnał cyfrowy – przebieg ma kształt fali prostokątnej, co ułatwia sterownikowi precyzyjne wyliczanie położenia wału. Tego typu elementy są często zasilane napięciem 5 V lub 12 V, mają zazwyczaj trzy przewody i wewnętrzną elektronikę.

Taki sensor zapewnia bardzo dokładne informacje o położeniu, ale jest bardziej wrażliwy na przeciążenia elektryczne, zwarcia i podłączenie niewłaściwych przyrządów pomiarowych. Omomierz potrafi go uszkodzić, dlatego sięga się raczej po oscyloskop i miernik napięcia, zamiast sprawdzać samą rezystancję.

Gdzie szukać czujnika położenia wału w samochodzie?

W większości silników sensora nie widać od razu po otwarciu maski, bo pracuje on bardzo blisko elementów wirujących i musi być osłonięty. Mimo niewielkich rozmiarów jego lokalizacja jest dość powtarzalna – konstruktorzy wybierają okolice koła zamachowego, dolnego koła pasowego lub miejsca, gdzie wał „wychodzi” ze skrzyni biegów.

W zależności od modelu auta i zastosowanego silnika czujnika szukaj w kilku typowych miejscach: na połączeniu bloku ze skrzynią biegów, w obudowie koła zamachowego, przy dolnym kole pasowym rozrządu, czasem w pobliżu aparatu zapłonowego lub mocowania filtra oleju. Często do elementu prowadzi ekranowany przewód, który po drodze ma złącze pośrednie i dalej biegnie w wiązkę aż do sterownika.

W niektórych konstrukcjach producenci montują więcej niż jeden sensor (np. osobno do prędkości i do położenia wału). Dlatego przed demontażem warto spojrzeć w dokumentację serwisową lub katalog techniczny, żeby nie pomylić go z innym elementem o podobnym kształcie.

Jak rozpoznać objawy uszkodzonego czujnika wału?

Uszkodzenie czujnika objawia się zwykle w bardzo podobny sposób, niezależnie od marki. Kierowcy opisują na forach, że auto gaśnie po rozgrzaniu, przestaje odpalać bez wyraźnej przyczyny lub pojawia się problem przy ruszaniu pod górkę. Czasem po ostygnięciu silnik na chwilę „cudownie” ożywa, by po kilku minutach zgasnąć ponownie.

Do najczęściej zgłaszanych symptomów należą: nagłe gaśnięcie rozgrzanego silnika, czasem nawet w trakcie jazdy, nierówna praca na biegu jałowym, wypadanie zapłonów, długie kręcenie rozrusznikiem bez efektu, sytuacje, w których silnik zapala na sekundę i zaraz gaśnie, a także zapalona kontrolka check engine i wejście jednostki w tryb awaryjny z wyraźnym spadkiem mocy i większym spalaniem.

W nowszych autach sterownik zapisuje błędy dotyczące synchronizacji – przykładowo w niektórych modelach Opla pojawia się Kod 18 związany z „systemem regulacji spalania stukowego”, który bywa powiązany z nieprawidłowym sygnałem z sensora wału. Bywa też, że przy problemach z EGR komputer pokazuje na przemian błędy czujnika wału i czujnika wałka rozrządu, bo niewłaściwa recyrkulacja spalin wpływa na parametry spalania.

Jeśli sterownik nie widzi wiarygodnego sygnału z czujnika położenia wału, często odcina paliwo, więc nie ma ani pracy wtryskiwaczy, ani iskry – silnik kręci „na sucho”.

Jak krok po kroku sprawdzić czujnik położenia wału?

Diagnostykę sensora można zrobić na dwa sposoby: przy pomocy elektroniki pokładowej auta albo z użyciem prostych przyrządów pomiarowych. W wielu przypadkach wystarczy multimetr i dostęp do kostki czujnika, choć pełen obraz sytuacji daje dopiero podgląd przebiegu na oscyloskopie.

Jakie narzędzia przygotować?

Zanim zaczniesz testy, przygotuj kilka podstawowych rzeczy, bo ułatwią cały proces diagnostyczny i przyspieszą znalezienie przyczyny awarii:

• multimetr z funkcją pomiaru rezystancji i napięcia,
• oscyloskop warsztatowy lub prosty ręczny, jeśli jest dostępny,
• skaner diagnostyczny OBD-II do odczytu błędów ECU,
• klucze i nasadki dopasowane do śrub mocujących sensor,
• środek do czyszczenia złączy elektrycznych i szczoteczkę,
• latarkę czołową, bo czujnik bywa ukryty nisko przy bloku.

Jak sprawdzić błędy w ECU?

Pierwszym krokiem jest podłączenie skanera diagnostycznego do gniazda OBD-II i odczyt zapisanych kodów. Jeśli ECU nie widzi sygnału z czujnika wału, pojawią się błędy informujące o braku synchronizacji lub o nieprawidłowym sygnale. Przy niektórych sterownikach da się też podejrzeć parametry bieżące – w zakładce obroty silnika podczas kręcenia rozrusznikiem powinno być widać rosnące wartości.

Brak odczytu obrotów przy kręceniu bardzo często wskazuje na problem z sensorem lub jego wiązką. Gdy błąd pojawia się tylko na rozgrzanym silniku, a po ostygnięciu znika, jest duża szansa, że element wewnętrznie „puchnie” termicznie i przerywa przewodzenie dopiero w wysokiej temperaturze.

Jak skontrolować przewody i złącza?

Drugi krok to inspekcja wzrokowa. Przy wyłączonym silniku i odłączonym akumulatorze odnajdujesz sensor na bloku, a następnie sprawdzasz przewód i kostkę pod kątem przetarć, śladów oleju, wody lub korozji na pinach. Wielu użytkowników opisuje sytuacje, w których po latach pracy złącza przy czujniku miały zielony nalot i luźne wsuwki – sam sensor był sprawny, a problemem było kiepskie połączenie elektryczne.

Jeśli widzisz uszkodzenia mechaniczne obudowy, pęknięcia czoła sensora lub wyrwane zęby na kole sygnałowym, to element zwykle od razu kwalifikuje się do wymiany. Zanieczyszczenia metalicznym opiłkiem da się delikatnie usunąć, ale trzeba uważać, by nie naruszyć izolacji i magnesu wewnątrz.

Jak zmierzyć rezystancję czujnika?

Do wstępnego testu czujnika indukcyjnego możesz użyć omomierza w multimetrze. W wielu przypadkach poprawna rezystancja zawiera się w przedziale 200–1000 omów, choć niektóre sterowniki wymagają bardziej zawężonych wartości. Zbyt duży opór, np. powyżej 1,5 kΩ jak w jednym z opisów użytkownika Vectry, albo sytuacja, w której wskazanie rośnie i skacze, może sugerować uszkodzenie uzwojenia.

Warto zwrócić uwagę na dwie skrajne sytuacje: wynik „0 omów” oznacza zwarcie wewnątrz czujnika, a odczyt w megaomach świadczy o przerwie w obwodzie. W obu przypadkach ECU nie dostaje prawidłowych impulsów, więc odcina paliwo i nie pozwala uruchomić silnika. W czujnikach Halla nie bada się rezystancji cewki – tam sprawdzamy napięcia zasilania i sygnałowe.

Przy czujniku Halla nie używaj omomierza – pomiar rezystancji na pinach może uszkodzić elektronikę wewnątrz sensora.

Jak sprawdzić sygnał oscyloskopem?

Pełniejszy obraz stanu czujnika daje podgląd przebiegu sygnału. Do testu podpinasz przewody oscyloskopu do pinów sensora: masa do masy, wejście pomiarowe do przewodu sygnałowego, ekran pozostaje zwykle niepodłączony. Przy kręceniu rozrusznikiem lub na pracującym silniku obserwujesz kształt przebiegu na ekranie.

Dla elementu indukcyjnego zobaczysz przebieg sinusoidalny – równy, bez przerw i z wyraźnymi szczytami. Dla czujnika Halla wykres przyjmie kształt prostokątnych impulsów, których częstotliwość wzrasta wraz z obrotami silnika. Jeśli przebieg jest poszarpany, zanikający lub całkowicie płaski, masz potwierdzenie, że czujnik nie pracuje prawidłowo.

Jak ocenić odległość od tarczy pomiarowej?

Nawet sprawny elektrycznie sensor nie zadziała poprawnie, gdy zostanie źle ustawiony względem koła sygnałowego. Producent przewiduje zwykle przerwę powietrzną rzędu 0,5–2 mm pomiędzy czołem czujnika a zębami tarczy. Zbyt duży dystans osłabia sygnał, zbyt mały grozi ocieraniem i mechanicznym uszkodzeniem elementu.

W praktyce tę odległość sprawdza się szczelinomierzem lub specjalną podkładką dystansową. Jeden z użytkowników opisywał, że jego auto nie chciało odpalać, bo czujnik był odsunięty na około 1 mm – po zeszlifowaniu uchwytu i ustawieniu dystansu na 0,6 mm silnik zaczął pracować wyraźnie stabilniej. To pokazuje, jak ważna jest nie tylko sama rezystancja, ale też geometria montażu.

Jak odróżnić awarię czujnika od innych usterek?

W praktyce objawy niesprawnego sensora bywają takie same jak przy problemach z pompą paliwa, zasilaniem wtryskiwaczy czy sterownikiem silnika. Auto nie odpala, brak paliwa na listwie, czasem brak iskry – trudno więc na oko wskazać winnego. Jeden z użytkowników wymienił czujnik, a samochód nadal nie chciał pracować, bo przyczyną była inna usterka i brak zasilania pompy.

Dobrą wskazówką jest obserwacja obrotomierza i parametrów w ECU. Jeśli przy kręceniu rozrusznikiem sterownik nie widzi obrotów, bardzo prawdopodobne, że problem leży przy czujniku lub jego przewodach. Gdy obroty są widoczne, warto skupić się na przekaźniku pompy, przekaźniku głównym, ciśnieniu paliwa i błędach dotyczących innych układów, np. EGR czy układu zapłonowego.

Co zrobić, gdy czujnik położenia wału jest uszkodzony?

Jeśli pomiary rezystancji, sygnału z oscyloskopu lub testy komputerowe jasno wskazują na wadliwy sensor, masz dwie opcje: próbę ratowania go czyszczeniem lub montaż nowej części. W wielu przypadkach problemem są zabrudzenia głowicy przez olej i opiłki metalu oraz skorodowane złącza, które tłumią sygnał – po usunięciu nalotu i oczyszczeniu pinów auto zaczyna odpalać bez dalszych ingerencji.

Gdy jednak czujnik ma przerwę w uzwojeniu, pokazuje skrajne wartości rezystancji lub po rozgrzaniu całkowicie przestaje wysyłać impulsy, pozostaje wymiana. Współcześnie mechanicy zalecają montaż nowego elementu zamiast używanego – różnica w cenie jest niewielka w porównaniu z ryzykiem, że kupiony „okazyjnie” sensor ma już za sobą przegrzanie lub uszkodzenia wewnętrzne.

Po wymianie sensora dobrze jest ponownie podłączyć interfejs diagnostyczny, skasować zapisane błędy i sprawdzić, czy przy kolejnym rozruchu ECU widzi stabilny sygnał obrotów. W niektórych autach stara usterka w pamięci sterownika może wprowadzać w błąd, więc czysta pamięć błędów pozwala ocenić, czy problem faktycznie został usunięty.
