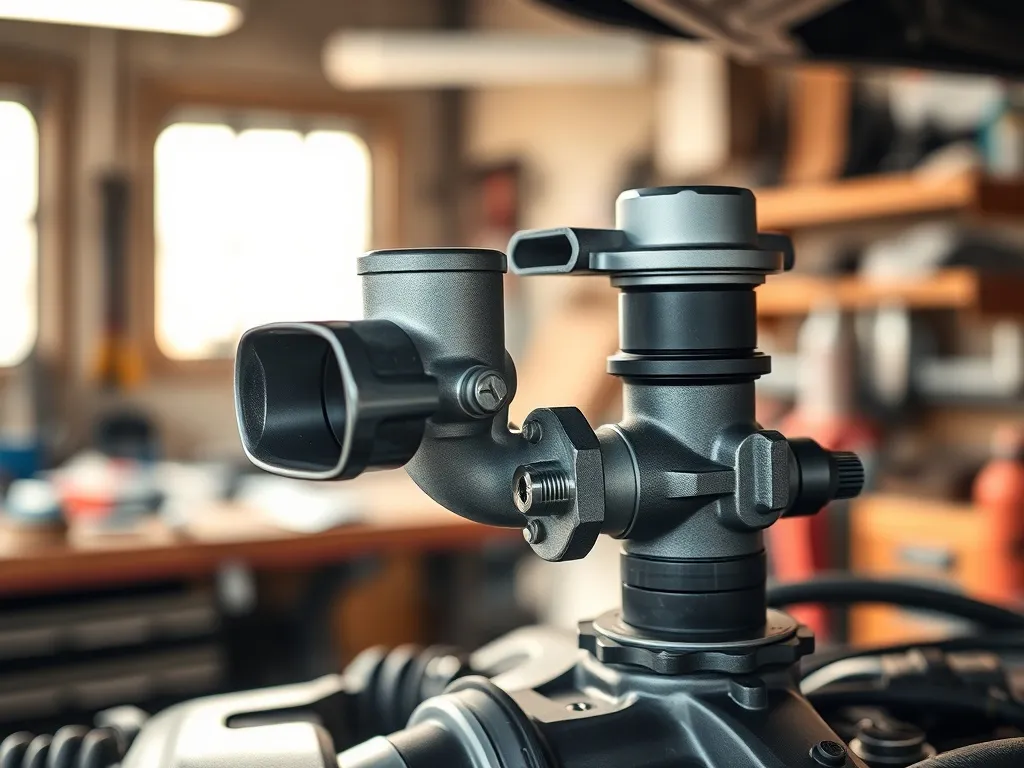

Jak działa zawór EGR?

Widzisz w opisie auta „sprawne, tylko świeci się EGR” i nie wiesz, co to właściwie znaczy. Z tego tekstu dowiesz się, jak działa zawór EGR, po co w ogóle trafia do silnika i jakie daje objawy, gdy zaczyna szwankować. Przeczytasz też, jakie są typowe awarie i z czym wiążą się naprawy.

Jak działa zawór EGR?

Zawór EGR (Exhaust Gas Recirculation) to element, który łączy kolektor wydechowy z kolektorem dolotowym i steruje przepływem części spalin z powrotem do silnika. Pierwsze eksperymenty z recyrkulacją spalin prowadzono pod koniec lat 50., a na poważnie zaczęto ją wdrażać w latach 70., kiedy pojawiły się pierwsze ostre normy emisji. W praktyce EGR to po prostu zawór w metalowej rurze lub w kanale wewnątrz głowicy, który otwiera się i zamyka według poleceń ECU, czyli sterownika silnika.

Skąd biorą się spaliny do recyrkulacji i którędy wracają do silnika. Część gazów wylotowych pobiera się z kolektora wydechowego, często jeszcze przed turbosprężarką albo tuż za nią, a następnie prowadzi osobną rurą lub kanałami w głowicy do zaworu EGR. Dalej spaliny przechodzą przez chłodnicę EGR (jeśli jest zastosowana), po czym trafiają do kolektora dolotowego i dalej do cylindrów, mieszając się ze świeżym powietrzem. Sterownik reguluje udział recyrkulowanych spalin – od 0% przy zamkniętym zaworze aż do wartości rzędu 30–40% objętości powietrza dolotowego w typowych warunkach pracy, a w niektórych strategiach na biegu jałowym otwarcie sięga nawet około 90%.

Kiedy zawór EGR się otwiera, a kiedy pozostaje zamknięty. Podczas zimnego rozruchu zawór jest zamknięty, bo silnik musi się szybko nagrzać, a katalizator osiągnąć temperaturę pracy. Przy niskich i średnich obrotach, przy małym obciążeniu, EGR otwiera się coraz szerzej, bo zapotrzebowanie na tlen jest wtedy niewielkie i można „rozcieńczyć” mieszankę spalinami. Gdy wciskasz gaz mocniej, silnik potrzebuje pełnej ilości świeżego powietrza, więc zawór stopniowo się zamyka, a przy gwałtownym przyspieszaniu bywa domknięty całkowicie, tak aby do cylindrów trafiało maksimum tlenu. W wysokim zakresie obrotów, pod dużym obciążeniem, recyrkulacja zwykle jest ograniczana lub wyłączana.

Jak wygląda fizyczny efekt działania zaworu. Do komór spalania trafia mieszanina powietrza i spalin, w której część objętości zajmują obojętne gazy. To oznacza mniej tlenu w tej samej objętości, a więc wolniejsze spalanie i niższą temperaturę maksymalną. W wielu źródłach podaje się, że zastosowanie EGR potrafi obniżyć szczytową temperaturę spalania o około 150°C. Przy chłodzonym EGR spadek temperatury jest jeszcze wyraźniejszy. Niższa temperatura w komorze spalania oznacza mniej tlenków azotu (NOx), które powstają właśnie wtedy, gdy azot z powietrza „przepala się” w bardzo gorących warunkach.

Gdzie EGR jest stosowany i dlaczego inaczej podchodzi się do diesla i benzyny. Silnik diesla z natury pracuje na mieszankach ubogich, ma wysoką sprawność i wysokie ciśnienia doładowania, więc temperatura spalania jest wysoka, a emisja NOx bardzo duża. Dlatego układ recyrkulacji spalin jest tam praktycznie standardem. Silnik benzynowy z klasycznym wtryskiem pośrednim radzi sobie łatwiej, ale w małych jednostkach z bezpośrednim wtryskiem, mocno wysilonych i doładowanych, również pojawiły się zawory EGR, bo pomagają ograniczyć NOx i zjawisko spalania stukowego przy wysokim obciążeniu.

Po co stosować zawór EGR?

Głównym powodem montowania EGR jest ograniczenie emisji tlenków azotu, które należą do najbardziej toksycznych składników spalin. NOx drażnią drogi oddechowe, przyczyniają się do smogu fotochemicznego i są mocno regulowane przepisami. Im wyższa temperatura spalania i im więcej tlenu w komorze, tym więcej NOx powstaje, dlatego recyrkulacja spalin – poprzez schłodzenie i rozrzedzenie mieszanki – bezpośrednio zmniejsza ich ilość. W silnikach benzynowych EGR dodatkowo redukuje skłonność do spalania stukowego i pozwala pracować z bardziej “agresywnym” zapłonem bez ryzyka uszkodzeń.

Drugi, mniej oczywisty cel, to poprawa sprawności w pewnych zakresach pracy. W benzynowych silnikach z bezpośrednim wtryskiem EGR zmniejsza tzw. straty pompowania, bo przepustnica może być bardziej otwarta przy tej samej mocy. W niektórych dieslach obniżenie temperatury pomaga też uspokoić pracę na biegu jałowym i zmniejszyć „klekotanie”. Wszystko to jest mocno powiązane z przepisami – kolejne normy emisji zmuszają producentów do łączenia różnych technologii. W pojazdach z systemem SCR, gdzie za redukcję NOx odpowiada wtrysk AdBlue w układzie wydechowym, udział EGR bywa ograniczany, a w części nowoczesnych modeli układ recyrkulacji praktycznie wyeliminowano, bo SCR przejmuje znaczną część „roboty” przy oczyszczaniu spalin.

Rodzaje i budowa zaworów EGR

Na pierwszy rzut oka każdy zawór EGR wygląda podobnie, ale rozwiązań konstrukcyjnych jest kilka. Można je podzielić na systemy wysokociśnieniowe i niskociśnieniowe (w obu przypadkach przede wszystkim w dieslach), osobno warto potraktować rozwiązania dla silników benzynowych. Kolejny podział to sposób sterowania: starsze zawory są podciśnieniowe, w nowszych autach dominują wersje elektryczne lub cyfrowe, obsługiwane bezpośrednio przez ECU. W każdej z tych odmian występuje podobny zestaw elementów: korpus, ruchomy tłoczek lub płytka, aktuator (membrana podciśnieniowa albo silnik krokowy/cewka), czujnik sprzężenia zwrotnego, a także uszczelki, przewody i często osobna chłodnica EGR.

• Wysokociśnieniowe EGR do silników diesla – stosowane głównie w jednostkach bez filtra lub z filtrem montowanym dalej, pobierają spaliny o wysokim ciśnieniu i dużej zawartości sadzy bezpośrednio z kolektora wydechowego, co sprzyja tworzeniu się osadów w zaworze i kolektorze dolotowym, a typowym problemem są zatarcia mechanizmu i zapchanie kanałów.
• Niskociśnieniowe EGR (diesel po filtrze cząstek stałych) – pobierają spaliny już oczyszczone z sadzy, za DPF, więc przepływ jest mniejszy, ale gazy są dużo czystsze, co ogranicza ryzyko zatykania przewodów, a częściej pojawiają się awarie samej chłodnicy lub nieszczelności przewodów.
• Benzynowe EGR – pracują z gazami o niższej zawartości sadzy, dzięki czemu znacznie rzadziej się zapychają, ich rola to głównie redukcja NOx i poprawa odporności na spalanie stukowe, a typowe problemy dotyczą elektroniki i zatarć z powodu nagaru na klapie.
• EGR sterowane podciśnieniem – wykorzystują cewkę podciśnieniową i membranę, które reagują na podciśnienie sterowane elektrozaworem, są proste konstrukcyjnie, ale podatne na nieszczelności membrany i przewodów gumowych oraz zabrudzenia w kanałach podciśnieniowych.
• EGR elektroniczne/cyfrowe – mają wbudowaną cewkę lub silnik krokowy i prawie zawsze czujnik sprzężenia zwrotnego, sterownik wysyła do nich sygnał PWM, co pozwala bardzo dokładnie sterować przepływem spalin, a typowe usterki to uszkodzenie napędu, elektroniki lub samego czujnika pozycji.
• Elementy konstrukcyjne układu EGR – obejmują metalowy korpus zaworu, tłoczek lub płytkę zamykającą przepływ, napęd (membrana, cewka, silnik), czujnik położenia, uszczelki, sztywne rury łączące kolektor wydechowy i dolot, przewody podciśnieniowe oraz chłodnicę EGR, a każdy z tych elementów może stać się źródłem nieszczelności lub zablokowania przepływu.

Chłodnica EGR i ryzyko korozji

Chłodnica EGR pojawiła się w momencie, gdy zwykła recyrkulacja spalin przestała wystarczać, żeby wypełnić ostre normy emisji NOx. Schładzając spaliny przed ich powrotem do dolotu, jeszcze bardziej obniża się temperaturę spalania, co przekłada się na wyraźną redukcję tlenków azotu. Chłodnica jest zwykle metalowym wymiennikiem ciepła, przez którego wnętrze przepływają spaliny, a na zewnątrz opływa je płyn z głównego układu chłodzenia silnika. W efekcie spaliny tracą część energii cieplnej, a płyn chłodniczy minimalnie się nagrzewa.

W wielu autach chłodnica EGR ma dodatkową klapę obejściową, sterowaną elektrycznie lub pneumatycznie. W czasie rozgrzewania silnika i katalizatora spaliny są wtedy kierowane obok chłodnicy, żeby nie zabierać ciepła z układu i jak najszybciej osiągnąć temperaturę roboczą. Taki bypass poprawia kulturę pracy (mniej „klekotania” na zimno) i ogranicza emisję węglowodorów po rozruchu. Z drugiej strony chłodnica pracuje w bardzo trudnych warunkach – ma kontakt i z gorącymi spalinami, i z płynem chłodniczym – co sprzyja korozji, pęknięciom i przeciekom. Gdy pęknie, płyn przedostaje się do spalin, a dalej do cylindrów i dolotu, co daje biały dym, zasychanie osadów i przyspieszone niszczenie elementów, często mylone z uszkodzoną uszczelką pod głowicą.

Głośnym przykładem takich problemów była akcja serwisowa dotycząca około 1,5 mln samochodów BMW, gdzie wadliwa chłodnica EGR przyczyniała się do przegrzewania i miejscowych pożarów, zaczynających się od zapalenia plastikowego kolektora dolotowego. W wielu innych autach ubytek płynu chłodniczego bez widocznych wycieków, biały dym i ślady płynu w dolocie również okazują się skutkiem korozji chłodnicy EGR. Diagnostyka jest trudna i wymaga demontażu oraz prób ciśnieniowych, a naprawa bywa droga, bo często trzeba wymienić nie tylko chłodnicę, ale i uszkodzone elementy plastykowe w okolicy.

Spadek poziomu płynu chłodniczego bez mokrych śladów na zewnątrz, biały dym i ślady płynu lub białego nalotu w kolektorze dolotowym to sygnały, że trzeba sprawdzić chłodnicę EGR pod kątem nieszczelności, bo dalsza jazda grozi pożarem i bardzo wysokimi kosztami naprawy.

Sterowanie podciśnieniowe i elektryczne

W układach starszego typu sterowanie EGR odbywa się podciśnieniowo – cewka podciśnieniowa i elektrozawór modulują podciśnienie doprowadzone do membrany, a ta przestawia tłoczek zaworu. Rozwiązanie jest proste, ale wymaga szczelnych przewodów i sprawnej membrany, które z czasem pękają, parcieją albo rozszczelniają się na króćcach. Z kolei nowsze, elektroniczne zawory EGR mają wbudowany silnik (często krokowy) lub cewkę liniową, która bezpośrednio porusza elementem zamykającym przepływ, a czujnik sprzężenia zwrotnego podaje do ECU informację o faktycznym położeniu. Sterownik wysyła sygnał PWM i na podstawie różnicy między pozycją zadaną a rzeczywistą ocenia stan zaworu.

Rodzaj sterowania ma duży wpływ na diagnostykę. W zaworach podciśnieniowych mechanik sprawdza najpierw podciśnienie (ręczną pompką lub manometrem), szczelność przewodów i pracę membrany – można zobaczyć, czy trzpień faktycznie się porusza. Przy sterowaniu elektrycznym standardem jest odczyt błędów i parametrów pracy zaworu z komputera, pomiar rezystancji cewki/uzwojeń, a także wymuszenie ruchu zaworu z poziomu testera. Typowe awarie to pęknięta membrana albo sparciałe przewody w starszych układach oraz uszkodzony aktuator lub czujnik pozycji w systemach cyfrowych.

Umiejscowienie i przewody EGR

Najczęściej układ EGR można rozpoznać po metalowej rurze łączącej kolektor wydechowy z kolektorem dolotowym, osłoniętej blachami termicznymi, na której znajduje się zawór EGR i niekiedy chłodnica EGR. W innych rozwiązaniach kanały recyrkulacji są poprowadzone wewnątrz głowicy, a sam zawór przykręcono bezpośrednio do głowicy lub obudowy kolektora. Do chłodnicy dochodzą osobne przewody płynu chłodniczego, często schowane pod osłonami. Sterowanie realizują albo cienkie wężyki podciśnienia biegnące do elektrozaworów, albo wiązka elektryczna z kilkupinową kostką.

Najbardziej narażone na zużycie są miejsca uszczelek między kolektorem a zaworem, zagięcia rur blisko gorących elementów, okolice spawów i kołnierzy przy chłodnicy EGR oraz sama wiązka tuż przy gorącym kolektorze wydechowym. W czasie oględzin auta warto szukać śladów sadzy wokół połączeń, pęknięć rur, przetartych przewodów, mokrych śladów płynu oraz nagaru w przewodach dolotowych. Osad w dolocie, nieszczelności i przebarwienia często wskazują na długotrwałe problemy z recyrkulacją.

Co powoduje awarie zaworów EGR?

Zawór EGR i cała instalacja pracują w wyjątkowo agresywnym środowisku: gorące spaliny, sadza, cząstki niespalonego paliwa, do tego opary oleju z odmy i wysoka temperatura otoczenia pod maską. W takiej mieszance każdy element stopniowo się zużywa, a nawet niewielkie osady potrafią unieruchomić ruchomy tłoczek lub klapę. Z czasem luzy rosną, uszczelki twardnieją, a przewody i wiązki cierpią od ciągłego nagrzewania i chłodzenia.

• Zapychanie sadzą i osadem olejowym, który tworzy tłusty szlam blokujący kanały i sam mechanizm zaworu, co powoduje zacinanie się EGR w pozycji otwartej lub zamkniętej.
• Pęknięcia albo nieszczelności membrany w zaworach sterowanych podciśnieniowo, prowadzące do nieprawidłowego otwierania i błędnych sygnałów dla sterownika.
• Awarie aktuatora elektrycznego lub czujnika pozycji w zaworach cyfrowych, skutkujące rozbieżnością między pozycją zadaną a rzeczywistą i zapisaniem błędów w ECU.
• Korozja i pęknięcia chłodnicy EGR, które powodują wycieki płynu chłodniczego do strumienia spalin, biały dym oraz ryzyko uszkodzeń termicznych w dolocie.
• Uszkodzenia przewodów podciśnieniowych, elektrycznych i złączy, wywołane temperaturą, drganiami lub niechlujnymi naprawami przy innych podzespołach.
• Nielegalne blokady i zaślepki montowane przez użytkowników, które zaburzają pracę całego układu recyrkulacji spalin i mogą powodować niespodziewane usterki innych elementów sterowania silnika.

Szczególnie groźna jest mieszanina sadzy z oparami oleju z układu odpowietrzania skrzyni korbowej – tworzy się wtedy gęsty, tłusty szlam, który nie tylko zapycha sam zawór EGR, ale też oblepia kanały i łopatki w kolektorze dolotowym, a nawet elementy takie jak przepustnica czy klapy wirowe, jeśli są w danej jednostce.

Jak rozpoznać i zdiagnozować problemy z EGR?

Objawy awarii EGR rzadko są jednoznaczne. Często przypominają inne usterki w układzie zasilania lub sterowania silnikiem: problemy z doładowaniem, czujnikiem masowego przepływu, przepustnicą czy wtryskiwaczami. Żeby sensownie postawić diagnozę, trzeba połączyć obserwację zachowania auta, testy mechaniczne i diagnostykę komputerową. Kontrola pamięci błędów sterownika silnika i odczyt parametrów pracy zaworu to podstawa, ale równie ważne są wizualne oględziny kolektora dolotowego i samego EGR oraz ocena stopnia zanieczyszczenia dolotu.

Typowe objawy podczas jazdy i kontrolki

• Zapalenie kontrolki check engine lub migająca kontrolka silnika połączone z zapisanymi w ECU kodami związanymi z EGR.
• Nierówna praca silnika na biegu jałowym, „przerywanie” lub falowanie obrotów, zwłaszcza po rozgrzaniu jednostki.
• Gaśnięcie silnika lub brak możliwości uruchomienia przy zaworze zablokowanym w pozycji otwartej, gdy do cylindrów trafia zbyt dużo spalin.
• Spadek mocy, ospałe przyspieszanie, brak reakcji na wciśnięcie pedału gazu w zakresie niskich i średnich obrotów.
• Zwiększone zużycie paliwa, szczególnie w ruchu miejskim, gdy sterownik próbuje kompensować nieprawidłowy przepływ spalin.
• Biały dym z układu wydechowego będący skutkiem nieszczelnej chłodnicy EGR i przedostawania się płynu chłodniczego do komór spalania.
• Zapychanie kolektora dolotowego i obecność tłustego szlamu po demontażu rury dolotowej lub przepustnicy, co objawia się też gorszym przepływem powietrza.
• Nietypowy hałas lub „klekotanie” przy rozruchu, gdy spaliny z powodu nieszczelności lub błędnego sterowania krążą obejściem chłodnicy EGR.

Diagnostyka komputerowa i testy praktyczne

Podstawowym narzędziem przy problemach z EGR jest skaner OBD, który pozwala odczytać kody usterek, sprawdzić parametry bieżące i wykonać testy aktywne. Ważne jest porównanie wartości zadanej położenia zaworu z wartością rzeczywistą, a także obserwacja zmian ciśnienia doładowania (MAP) i masowego przepływu powietrza (MAF) przy różnych stanach otwarcia EGR. W wielu sterownikach można wymusić określoną pozycję zaworu i obserwować reakcję silnika oraz odczyty czujników. Do tego dochodzą proste testy warsztatowe: kontrola podciśnienia, sprawdzenie ciągłości przewodów, demontaż i ocena wizualna mechaniki zaworu.

• Odczyt i zapis kodów DTC związanych z EGR, na przykład z zakresu P0401–P0409, opisujących zbyt mały lub zbyt duży przepływ, błąd położenia lub usterkę obwodu sterowania.
• Analiza danych „live”: porównanie pozycji EGR zadanej i aktualnej, obserwacja zależności między MAP/MAF a stanem zaworu oraz zachowania pętli sprzężenia zwrotnego sterownika.
• Test podciśnieniowy membrany w zaworach sterowanych próżniowo, wykonywany ręczną pompką lub specjalnym przyrządem, z obserwacją ruchu trzpienia.
• Test elektryczny aktuatora w zaworach cyfrowych, czyli pomiar rezystancji uzwojeń, sprawdzenie zasilania i możliwości wymuszenia ruchu zaworu z poziomu testera.
• Sprawdzenie szczelności przewodów podciśnieniowych i rur recyrkulacji spalin, a także kostek elektrycznych i wiązek w pobliżu gorących elementów.
• Oględziny zaworu, kolektora dolotowego i ewentualnie chłodnicy EGR po demontażu, ocena ilości nagaru i osadów oraz stanu mechanicznego elementów ruchomych.
• Czyszczenie elementów i ponowny test działania, z zaznaczeniem, że pojedynczy błąd bywa fałszywy, więc warto powtórzyć testy po jeździe próbnej i adaptacji zaworu.

Jak sprawdzić EGR przed zakupem samochodu używanego?

• Wykonaj skan OBD w poszukiwaniu aktywnych i zapisanych w historii błędów związanych z EGR, nawet jeśli kontrolka obecnie nie świeci.
• Obejrzyj wnętrze kolektora dolotowego przez dostępne otwory serwisowe lub po zdjęciu przewodu, zwracając uwagę na ilość sadzy i tłustego szlamu.
• Sprawdź poziom płynu chłodniczego i zapytaj o ewentualne ubytki, a podczas próbnego uruchomienia zwróć uwagę na biały dym z wydechu.
• W czasie jazdy próbnej obserwuj, czy silnik równo pracuje na biegu jałowym, jak reaguje na gaz i czy nie brakuje mu mocy w typowym zakresie obrotów.
• Przejrzyj historię serwisową pod kątem czyszczenia lub wymiany zaworu EGR, chłodnicy EGR oraz ewentualnych problemów z dolotem.
• Zapytaj sprzedawcę wprost o ewentualne „modyfikacje” układu recyrkulacji spalin, takie jak zaślepki, wyprogramowanie EGR czy przeróbki instalacji.

Naprawa, czyszczenie i koszty

Możliwości naprawy układu EGR jest kilka. W wielu przypadkach pomaga dokładne czyszczenie samego zaworu i kolektora dolotowego, wykonane po demontażu, z użyciem specjalistycznych środków rozpuszczających nagar i osady olejowe. Niektóre elementy, jak przepustnica czy odcinki przewodów dolotowych, można oczyścić częściowo bez wyjmowania z auta, ale przy mocno zabrudzonym układzie zwykle trzeba go rozebrać. Jeśli zawór ma uszkodzony aktuator, czujnik położenia lub pękniętą obudowę, konieczna jest wymiana całego podzespołu. Gdy problemem jest nieszczelna chłodnica EGR, pomaga jedynie jej naprawa lub wymiana, przy czym jazda z wyciekiem płynu może doprowadzić do dużo poważniejszych szkód.

Koszty napraw zależą od modelu samochodu, typu zaworu i dostępności części. Nowy, markowy zawór EGR potrafi kosztować od kilkuset złotych w prostych, starszych autach aż do nawet około 3 000 zł w nowoczesnych, drogich modelach. Tańsze zamienniki lub części używane z demontażu są wyraźnie tańsze, ale niosą ryzyko krótszej trwałości. Czyszczenie EGR i dolotu w serwisie zazwyczaj jest wyraźnie mniej kosztowne niż wymiana, choć cena rośnie wraz z trudnością dostępu do elementów. Wymiana chłodnicy EGR i ewentualna naprawa uszkodzonego kolektora dolotowego mogą pochłonąć kolejne tysiące złotych. Błędna diagnoza – na przykład wymiana uszczelki pod głowicą zamiast naprawy nieszczelnej chłodnicy EGR – bywa źródłem bardzo poważnych strat finansowych.

• Koszt części, czyli samego zaworu EGR, chłodnicy, uszczelek, przewodów oraz ewentualnych elementów dolotu wymagających wymiany.
• Koszt robocizny związanej z demontażem i montażem układu, czyszczeniem kanałów oraz odpowietrzeniem układu chłodzenia.
• Potencjalne koszty napraw powiązanych, na przykład wymiany uszkodzonego kolektora dolotowego, turbosprężarki lub czujników, jeśli ucierpiały wskutek usterki EGR.
• Koszty diagnostyki komputerowej i mechanicznej, czyli skanowania OBD, prób ciśnieniowych i testów po naprawie, które również powinny znaleźć się w kosztorysie.

Zanim zgodzisz się na wymianę zaworu EGR, warto przeprowadzić pełną diagnostykę i próbę czyszczenia, a przy objawach typu biały dym i ubytek płynu koniecznie sprawdzić chłodnicę EGR; unikaj tanich „zaślepek” i podejrzanych zamienników, bo mogą narobić szkód w silniku i układzie wydechowym oraz narazić Cię na problemy prawne przy badaniu technicznym.
